ভূমিকা প্রাথমিক বর্তমান ইনজেকশন সরঞ্জাম উচ্চ কারেন্ট জেনারেটর প্রধানত কোম্পানি দ্বারা বিভিন্ন বৈদ্যুতিক সরঞ্জাম যেমন সার্কিট ব্রেকার, ফিউজ, সুইচ ইত্যাদির সেটিং এবং ক্রমাঙ্কনের জন্য ব্যবহৃত হয়। এর যুক্তিসঙ্গত নকশা, সুবিধাজনক অপারেশন এবং বড় আউটপুট পাওয়ারের কারণে, এটি...
অনুসন্ধান পাঠান
বিবরণ
অনুসন্ধান পাঠান

ডুয়াল ক্যানোপি মেকানিক ইলেকট্রিক্যাল ইঞ্জিনিয়ারিং কোং, লিমিটেড চীনে প্রাথমিক বর্তমান ইনজেকশনের নেতৃস্থানীয় নির্মাতা এবং সরবরাহকারীদের একজন। এখানে বিক্রয়ের জন্য পাইকারি ডিসকাউন্ট পণ্য নির্দ্বিধায় অনুগ্রহ করে এবং আমাদের কারখানা থেকে উদ্ধৃতি পান। কাস্টমাইজড অর্ডার স্বাগত জানাই.



কেন এই প্রাথমিক বর্তমান ইনজেকশন সরঞ্জাম বিদ্যমান?

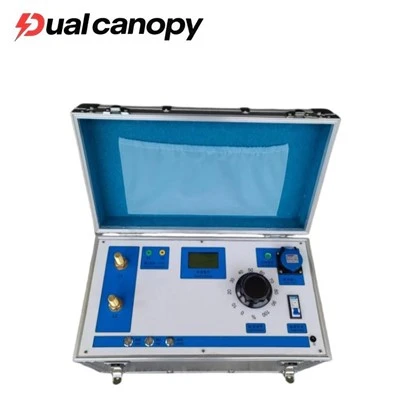

XD901S-1

A প্রাথমিক বর্তমান ইনজেকশন টেস্ট সেটএকমাত্র পদ্ধতি যা যাচাই করেসম্পূর্ণ সুরক্ষা চেইন-প্রাথমিক কারেন্ট ট্রান্সফরমার থেকে রিলে লজিক, ওয়্যারিং, ট্রিপ সার্কিট এবং অবশেষে ব্রেকার কন্টাক্টে-রিয়েল লোড অবস্থার মাধ্যমে ঘুরতে থাকে। সেকেন্ডারি ইনজেকশনের বিপরীতে, যা শুধুমাত্র রিলে ইলেকট্রনিক্স পরীক্ষা করে, প্রাথমিক ইনজেকশন প্রকৃত ফল্ট স্রোত (শত থেকে হাজার অ্যাম্পিয়ার) অনুকরণ করে যাতে পাইকারি ক্রেতা, ইউটিলিটি এবং কমিশনিং দল নিশ্চিত করতে পারে যে প্রতিটি উপাদান যখন গুরুত্বপূর্ণ হয় তখন সঠিকভাবে প্রতিক্রিয়া জানায়।

আমাদের নকশা দর্শন সহজ:উচ্চ নির্ভুলতা কম বহনযোগ্যতা মানে না.প্রতিটি ইউনিট একটি স্বয়ংক্রিয়-কাপল্ড ভোল্টেজ নিয়ন্ত্রক, একটি সত্য-আরএমএস ডিজিটাল অ্যামিটার, এবং তাপ ওভারলোড সুরক্ষা দিয়ে তৈরি করা হয়েছে যাতে ফিল্ড টেকনিশিয়ানরা পরিমাপের অখণ্ডতার সাথে আপস না করে নিরাপদে ক্রমাগত পরীক্ষা চালাতে পারে৷



প্রকিউরমেন্ট রেফারেন্স ডেটা কি অন্তর্ভুক্ত করে?

ইনপুট AC 50Hz, 220V।

আউটপুট একক-ফেজ 0-100A (200A, 500A, 1000A, 2000A, 3000A, 4000A, 5000A) AC কারেন্ট; বর্তমান 0.1 স্তরের চেয়ে বেশি নির্ভুলতার সাথে মসৃণ এবং অবিচ্ছিন্নভাবে সামঞ্জস্য করা যেতে পারে;

আউটপুট কারেন্ট হল ছোট burrs সহ একটি স্ট্যান্ডার্ড সাইন ওয়েভ, যা পাওয়ার সিস্টেম রিকোয়ারমেন্ট ইনডেক্স স্ট্যান্ডার্ডের চেয়ে ভাল এবং রিপল ফ্যাক্টর 0.3% এর কম।

আউটপুট বর্তমান মোড: প্রকৃত কার্যকর মান ক্রমাগত সামঞ্জস্যযোগ্য;

আউটপুট তরঙ্গরূপ: আদর্শ সাইন তরঙ্গ;

আউটপুট খোলার ভোল্টেজ: 5V।

বর্তমান নির্ভুলতা: প্রতিটি কারেন্ট 0.5 স্তরের চেয়ে বেশি নির্ভুলতার সাথে মসৃণ এবং ক্রমাগতভাবে সামঞ্জস্য করা যেতে পারে। বর্তমান এবং ভোল্টেজ মিটার প্রদর্শন সত্য কার্যকর মান, উচ্চ নির্ভুলতা এবং উচ্চ স্থায়িত্ব সহ; বর্তমান স্থিতিশীলতা: 0.1%; বর্তমান তরঙ্গরূপ বিকৃতি: THD 1%;

সুরক্ষা সেটিংস: ওভারকারেন্ট, ওভারভোল্টেজ; পরিমাপ করা উপাদানের বর্তমান কর্ম সময় পরিমাপ করা যেতে পারে, এবং লকিং কর্ম সময় সিঙ্ক্রোনাসভাবে রেকর্ড করা যেতে পারে।

সাধারণত খোলা এবং স্বাভাবিকভাবে বন্ধ পরিচিতি স্বয়ংক্রিয়ভাবে আলাদা করা হয়।

সময় পরিমাপ পরিসীমা: 0.0001S---9999.9999S,

নির্ভুলতা: 0.0001S

পাওয়ার: 3000VA (5000VA, 18KVA)

XD902

কেন এই বৈশিষ্ট্যগুলি গুরুত্বপূর্ণ?



আমরা একটি ব্যবহারটরয়েডাল বর্তমান ট্রান্সফরমারনির্ভুলতা-সাধারণ শান্টের পরিবর্তে ক্ষত তামা দিয়ে কারণ টরয়েডাল CTগুলি 3,000 A পর্যন্ত রৈখিক প্রতিক্রিয়া প্রদান করে যাতে রিলে টাইমিং যাচাই করার সময় ন্যূনতম ফেজ শিফট-গুরুত্বপূর্ণ। ডিজিটাল টাইমার 20 ms এর কম সময়ে ট্রিপ টাইম ক্যাপচার করে কারণ ব্রেকার ট্রিপ কার্ভ (স্নেইডার, ABB, সিমেনস থেকে প্রস্তুতকারকের ডেটা প্রতি) ক্রমাঙ্কন ড্রিফ্ট সনাক্ত করতে মিলিসেকেন্ড-লেভেল রেজোলিউশন প্রয়োজন। থার্মাল ওভারলোড সার্কিটগুলিকে IEC 61010-1 এ ক্যালিব্রেট করা হয় কারণ ক্রমাগত উচ্চ-কারেন্ট অপারেশন উল্লেখযোগ্য I²R তাপ উৎপন্ন করে; স্বয়ংক্রিয় ট্রিপ ছাড়াই, 500 ঘন্টার মধ্যে নিরোধক অবক্ষয় 40% পর্যন্ত ত্বরান্বিত হয়।



পাইকারি ক্রেতারা এটি কোথায় স্থাপন করবেন?



সাবস্টেশন চালু ও রক্ষণাবেক্ষণ

সিটি পোলারিটি প্রমাণ করতে, রিলে ট্রিপ সেটিংস যাচাই করতে এবং লোডের অধীনে ব্রেকার যোগাযোগের প্রতিরোধ নিশ্চিত করতে ব্যবহৃত হয়। নতুন 11 কেভি / 33 কেভি / 66 কেভি ইনস্টলেশনগুলিকে শক্তিশালী করার আগে অপরিহার্য৷ মধ্যপ্রাচ্য এবং দক্ষিণ-পূর্ব এশিয়ার পাইকারি ক্রেতারা সাধারণত 500A–2000A পোর্টেবল ইউনিট অর্ডার করে 5-মিনিট ডিউটি ​​সাইকেলে সাইট রক্ষণাবেক্ষণ চুক্তির জন্য।



সার্কিট ব্রেকার ফ্যাক্টরি অ্যাকসেপ্টেন্স (FAT)

OEM নির্মাতারা এবং বড় বৈদ্যুতিক ঠিকাদাররা প্রস্তুতকারকের বক্ররেখার বিরুদ্ধে তাপ-চালান এবং তাত্ক্ষণিক-ট্রিপ পরীক্ষাগুলি সম্পাদন করতে উচ্চ-ক্ষমতার সেট (7,000 A পর্যন্ত) ব্যবহার করে। আমাদের 20 কেভিএ লোডিং ইউনিটগুলি তাপীয়-চৌম্বকীয় ট্রিপ যাচাইয়ের জন্য ABB এবং স্নাইডার দ্বারা নির্দিষ্ট করা 10× রেটযুক্ত বর্তমান প্রয়োজনীয়তা পূরণ করে।



বর্তমান ট্রান্সফরমার অনুপাত এবং পোলারিটি যাচাইকরণ

একটি পরিচিত প্রাথমিক কারেন্ট ইনজেক্ট করুন এবং সেকেন্ডারি আউটপুট তুলনা করুন। অনুপাতের ত্রুটি 0.5% এর মতো ছোট শনাক্ত করার জন্য একটি ±0.5% নির্ভুলতা রিডিং প্রয়োজন, এটি সেই থ্রেশহোল্ড যেখানে সুরক্ষা রিলে ভুল-সমন্বয় শুরু হয়।



রেলওয়ে এবং এনার্জি স্টোরেজ সিস্টেম

রেল অপারেটররা ট্র্যাকশন সার্কিট ব্রেকারের 25 Hz / 60 Hz পরীক্ষার জন্য পোর্টেবল সেট ব্যবহার করে। এনার্জি স্টোরেজ (BESS) ইন্টিগ্রেটরদের ব্যাটারি সুরক্ষা রিলে বৈধতার জন্য সুনির্দিষ্ট ডিসি ইনজেকশন ক্ষমতা প্রয়োজন। আমাদের সিস্টেম 15 Hz থেকে 400 Hz ফ্রিকোয়েন্সি সমন্বয় সমর্থন করে।



একটি "প্রযুক্তিগত ক্রেতাদের জন্য পেশাদার বিবরণ" কি অন্তর্ভুক্ত করে?



1. উচ্চ-আউটপুট ক্ষমতা: 0 – 3,000 A (20 kVA পর্যন্ত)

কেন এটি বিদ্যমান:ব্রেকার ট্রিপ কার্ভের জন্য 1.5× থেকে 10× রেটেড কারেন্টে টেস্টিং প্রয়োজন। একটি 2,000 একটি ব্রেকার তাত্ক্ষণিক যাচাইকরণের জন্য 20,000 A প্রয়োজন; আমাদের মডুলার লোডিং ইউনিট 200 A / 1 kVA থেকে 3,000 A / 20 kVA যাতে পাইকারি ক্রেতারা বিনিময়যোগ্য মডিউলগুলির সাথে একটি প্ল্যাটফর্ম স্টক করতে পারে৷

ডেটা পয়েন্ট:প্রতি IEC 60255-151, সুরক্ষা রিলে নির্ভুলতা অবশ্যই রেট করা বর্তমানের 120% এ যাচাই করতে হবে। আমাদের সেট 5 মিনিট পর্যন্ত 120% ওভারলোডে ±0.5% পূর্ণ-স্কেল নির্ভুলতা বজায় রাখে।



2. সত্য{{1}RMS ডিজিটাল পরিমাপ (±0.5% থেকে ±1%)

কেন এটি বিদ্যমান:নন-সাইনুসয়েডাল ফল্ট স্রোত (ভিএফডি লোডের হারমোনিক্স দ্বারা সৃষ্ট) গড়-প্রতিক্রিয়া মিটারকে বিকৃত করে। True-RMS নিশ্চিত করে যে রিলে মিটার রেকর্ড করে একই RMS মান দেখে। আমাদের 4½-অঙ্কের LED/LCD ডিসপ্লে আপডেট 10 Hz এ বাস্তব-সময় পর্যবেক্ষণের জন্য।

ডেটা পয়েন্ট:ISO/IEC 17025 প্রতি স্বাধীন ক্রমাঙ্কন রিপোর্ট 1,000 A, 50 Hz, 25 ডিগ্রি পরিবেষ্টনে ±0.3% এর নিচে বিচ্যুতি দেখায়।



3. স্বয়ংক্রিয়-কাপল্ড ভোল্টেজ রেগুলেটর + ফাইন-টিউন কন্ট্রোল

কেন এটি বিদ্যমান:ম্যানুয়াল রিওস্ট্যাটগুলি যোগাযোগ প্রতিরোধের ড্রিফট প্রবর্তন করে। স্বয়ংক্রিয়-সংযুক্ত নিয়ন্ত্রকটি 10,000 চক্রের জন্য রেট করা সিলভার-তামার পরিচিতি সহ একটি মোটর চালিত ট্যাপ চেঞ্জার ব্যবহার করে, যা ভোল্টেজের লহরকে হ্রাস করে<1% and ensuring stable current injection even during long-duration thermal tests.



একটি প্রাথমিক বর্তমান ইনজেকশন পরীক্ষক কেনার সময় ক্রেতারা কী কী বিষয় বিবেচনা করেন?



MOQ এবং মূল্য কাঠামো

স্ট্যান্ডার্ড MOQ হল1 ইউনিটট্রায়াল আদেশের জন্য; ভলিউম ডিসকাউন্ট 5, 10, এবং 50 ইউনিটে প্রযোজ্য। আমাদের কারখানার-সরাসরি মূল্য নির্ধারণ মধ্য-মার্জিন স্তরগুলিকে সরিয়ে দেয়৷

সার্টিফিকেশন ও কমপ্লায়েন্স

প্রতিটি ইউনিট একটি সঙ্গে জাহাজISO 9001 ফ্যাক্টরি অডিট রিপোর্ট, a সিই সামঞ্জস্য ঘোষণা, এবং কক্রমাঙ্কন শংসাপত্রজাতীয় মেট্রোলজি স্ট্যান্ডার্ডে সনাক্ত করা যায়। ডিজাইন যাচাইয়ে আমরা IEC 61010-1 (নিরাপত্তা) এবং IEC 60255-151 (রিলে টেস্টিং) উল্লেখ করি। তৃতীয় পক্ষের সাক্ষী পরীক্ষার অনুরোধকারী ক্রেতারা চালানের আগে স্বীকৃত ল্যাব থেকে রিপোর্টের জন্য অনুরোধ করতে পারেন।

কাস্টমাইজেশন এবং OEM / ODM

10+ ইউনিটের পাইকারি অর্ডার কাস্টম ব্র্যান্ডিং, বহুভাষিক LCD ইন্টারফেস (ইংরেজি, আরবি, স্প্যানিশ, রাশিয়ান), পরিবর্তিত ভোল্টেজ ইনপুট (110 V, 220 V, 380 V), এবং ব্যক্তিগত- লেবেল কেসিং রঙের জন্য অনুরোধ করতে পারে৷ ফার্মওয়্যার কাস্টমাইজেশন-কাস্টম টেস্ট সিকোয়েন্স এবং ডেটা সহ-লগিং ফরম্যাট- 20+ ইউনিটের অর্ডারের জন্য উপলব্ধ৷ সাধারণ কাস্টমাইজেশন লিড টাইম: 15-25 কার্যদিবস।



কিভাবে আমাদের সাথে সহযোগিতা করবেন?

আমাদের ঠিকানা

বাওডিং ক্লাউড সেন্টার, হেবেই, চীন

ফোন নম্বর/হোয়াটসঅ্যাপ

+8613603329412

ই-মেল

dylan@dualcanopy.com

logo12





FAQ



প্রশ্ন 1: প্রাইমারি কারেন্ট ইনজেকশন এবং সেকেন্ডারি কারেন্ট ইনজেকশনের মধ্যে পার্থক্য কী এবং কেন একজন পাইকারি ক্রেতার উভয়ের প্রয়োজন?

A:প্রাথমিক ইনজেকশন প্রাথমিক সার্কিটের (সিটি প্রাইমারি, ব্রেকার, ওয়্যারিং, রিলে) মাধ্যমে সরাসরি উচ্চ কারেন্ট প্রয়োগ করে, তারের পোলারিটি এবং ব্রেকার যোগাযোগ প্রতিরোধ সহ সম্পূর্ণ সুরক্ষা চেইন যাচাই করে। সেকেন্ডারি ইনজেকশন CT এবং ব্রেকার এড়িয়ে, সরাসরি রিলে ইলেকট্রনিক্সে একটি নিম্ন স্তরের সংকেত প্রয়োগ করে।



প্রশ্ন 2: আমি কীভাবে আমার পাইকারি তালিকা বা প্রকল্পের জন্য সঠিক আউটপুট ক্ষমতা (kVA) নির্বাচন করব?

A:টেস্ট সেটের বর্তমান আউটপুটকে আপনার টার্গেট মার্কেটে সর্বোচ্চ-রেটেড ব্রেকারের সাথে মিলিয়ে নিন, তারপর তাৎক্ষণিক ট্রিপ পরীক্ষার জন্য 10 দিয়ে গুণ করুন। উদাহরণ: 400 A ব্রেকারের জন্য, আপনার 4,000 A ক্ষমতার প্রয়োজন-আমাদের 3,000 A / 20 kVA মডেল বা ওভারলোড ক্ষমতা সহ একটি মডুলার 2,000 A সিস্টেম নির্বাচন করুন৷ যদি আপনার বাজার কম-ভোল্টেজ এমসিবি পরীক্ষায় ফোকাস করে (100 A এর থেকে কম বা সমান), একটি 500 A / 3 kVA পোর্টেবল ইউনিট যথেষ্ট। আমরা বিক্রয়-পূর্ব পরামর্শের সময় একটি ক্ষমতা-নির্বাচন কার্যপত্রক প্রদান করি।



প্রশ্ন 3: কোন ক্রমাঙ্কন ব্যবধান বাঞ্ছনীয়?

A:আমরা ঘন ঘন ক্ষেত্রে ব্যবহার করা ইউনিটগুলির জন্য বার্ষিক ক্রমাঙ্কন (প্রতি মাসে 100 টিরও বেশি পরীক্ষা চক্র) এবং মাঝে মাঝে ল্যাব যন্ত্রগুলি ব্যবহার করার জন্য দ্বিবার্ষিক ক্রমাঙ্কনের সুপারিশ করি৷ ক্রমাঙ্কন পদ্ধতির জন্য ±0.2% নির্ভুলতা, একটি স্থিতিশীল 230 V সরবরাহ এবং একটি নিয়ন্ত্রিত 25 ডিগ্রি পরিবেশ সহ একটি রেফারেন্স স্ট্যান্ডার্ড প্রয়োজন। সর্বাধিক স্বীকৃত বৈদ্যুতিক ক্রমাঙ্কন ল্যাবগুলি আমাদের প্রদত্ত পদ্ধতি নথি ব্যবহার করে এটি সম্পাদন করতে পারে।
